Waterrecycling, waterzuivering en hergebruik

Het waterrecycling- en hergebruiksysteem wordt voornamelijk gebruikt voor het wassen van PET-flessen, waardoor veel afvalwater ontstaat.Volgens de hoeveelheid afvalwater en de verontreinigingsindexWe maken en ontwerpen een waterzuiveringssysteem dat is gepland. Geadopteerd filtering + sedimentatie + luchtflotatieproces.en een deel zal worden vrijgegeven tot standaard.

Ontwerpkenmerken

1. Volgens de eisen inzake de kwaliteit en de behandeling van afvalwater moet de procesroute redelijkerwijs worden gekozen, de behandelingstechnologie moet geavanceerd zijn,en de kwaliteit van het behandelde water moet voldoen aan de lozingsnorm.
2- op voorwaarde dat aan de vereisten voor de behandeling wordt voldaan, worden de oorspronkelijke installaties zoveel mogelijk gebruikt om de investering te verminderen,en de vereisten voor schoonheid in de plant moeten worden overwogen.
3De apparatuur is van hoge kwaliteit, goede prestaties en stabiele werking.

Ontwerpparameter

1Afvalwaterbron: Plastic recycling installaties
2.Aangewezen behandelcapaciteit:10-50m3/h
3.Kwaliteit van het afvalwater

Specificaties

Behandelingstechnologie
Voor ons waterfiltratiesysteem is het hoofddoel om de SS uit het water te verwijderen en het middel in het water te houden.en luchtflotatiebehandeling

Verwerkingsstroom:

Beschrijving van het proces

Het afvalwater uit de wasleiding wordt eerst in het afvalwaterverzamelingsplein afgevoerd voor inzameling en tijdelijke opslag;
Stap 1: het afvalwater naar de slakkenfiltermachine voor de vaste-vloeibare scheiding door de waterpomp, de grotere deeltjes naar de slagverzamelbox,en het afvalwater in de sedimentatietank;
Stap 2: Nadat het afvalwater in de sedimentatietank is beland, wordt automatisch zuur toegevoegd en de pH-index naar neutraal aangepast.vervolgens floculant en coagulanten aan de floculatiereactie toegevoegd.
De meeste gecondenseerde vlokken zinken en het heldere water drijft naar boven en in de luchtflotatietank om de scheiding van modder en water te realiseren.en het modderwater wordt regelmatig in de slibtank afgevoerd;

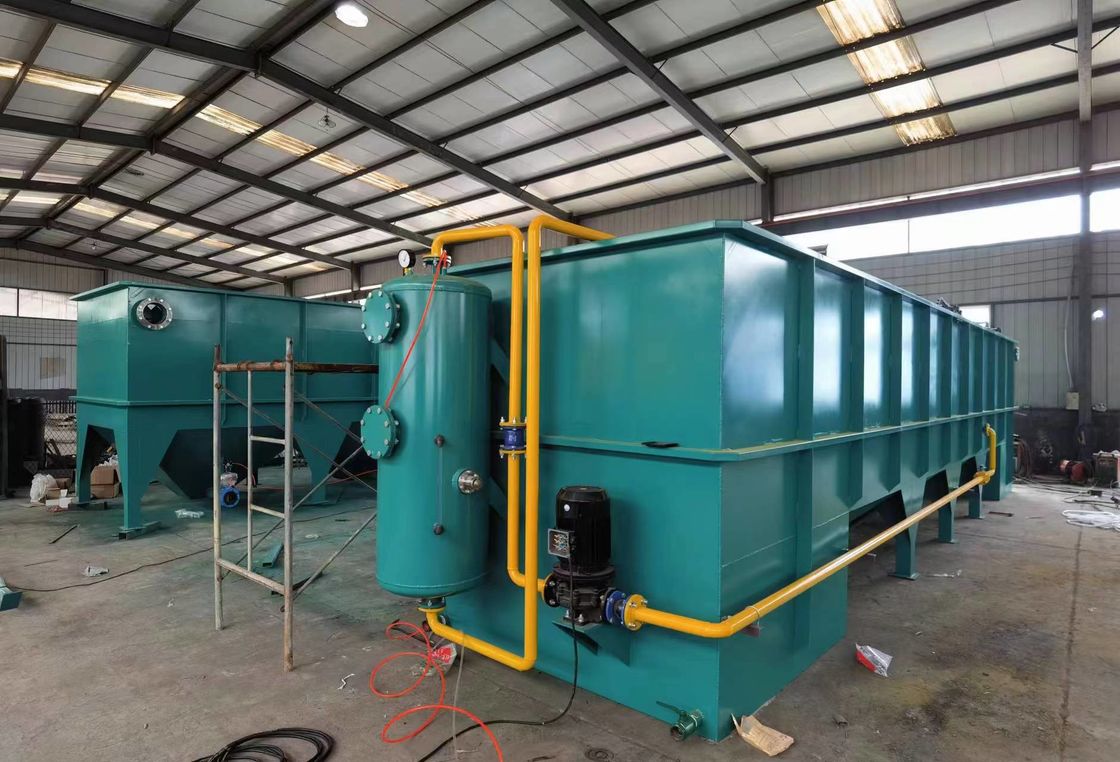

Stap 3:Reinig water in de luchtflotatietank, en wanneer gecomprimeerde lucht met water wordt gemengd, ontstaan er microbellen.De resterende fijne deeltjes en de drijvende stof zal drijven naar het oppervlak van het zwembad door luchtbellenHet zuivere water wordt vervolgens door het schraperapparaat afgevoerd; na behandeling wordt het schoon water in het waterpoel voor tijdelijke opslag gebracht.
Stap 4: Schoon water wordt door de hogedrukpomp naar het filter geleid en het gefilterde water gaat terug naar de wasleiding.
Het slib dat wordt geproduceerd door de sedimentatietank en luchtflotatie in de slibtank, en dat door de slibontwaterinrichting wordt ontwaterd en vervolgens regelmatig wordt vervoerd voor behandeling.

2Inleiding tot het proces:

a.Verschuivingstank (voorbereid door opdrachtgever)

Het wordt hoofdzakelijk gebruikt voor het verzamelen van het afvalwater dat uit de wasleiding wordt afgevoerd, en dient ook als de put van de rioolwaterliftpomp, die de functie heeft de stroomverandering te bufferen,regelen van het watervolume, en homogenisatie van de waterkwaliteit.
Ontwerp verblijfstijd: minder dan 2 uur
Geïntegreerd collectiepoel voor afvalwater*1 set,Effectief volume:40m3
Materiaal:beton
Vorm: Ondergronds

b.Liftpomp

Het ontwerp is gebaseerd op een niet-blokkerende onderwaterpomp, die eenvoudig te installeren en onderhouden is en een lange levensduur heeft.De automatische start en stop kan worden gerealiseerd door middel van de niveau meter ingesteld in de regulerende tank, waardoor de handmatige bediening wordt verminderd.
Geïntegreerde afvalwaterafhaalpomp*2se (één voor gebruik, de andere voor stand-by)
Vermogen:5.5 kW

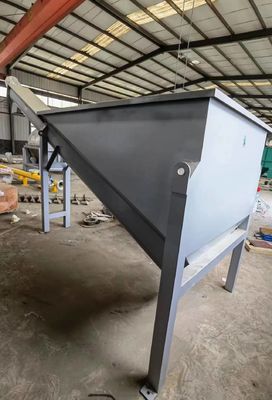

c. slakkenfiltermachine

De slakkenfilter is aan de voorzijde van het waterzuiveringssysteem geplaatst, voornamelijk om de grotere deeltjes in het afgevoerde afvalwater te scheiden.die gunstig is voor de daaropvolgende sedimentatiebehandeling en de verstopping en slijtage van de daaropvolgende apparatuur vermindert.
Model:PRLZ-serie*1set Hoofdmateriaal:SUS304

d.Integreerde sedimentatietank

De geïntegreerde sedimentatietank is voorzien van een kantelbuis-sedimentatietank aan de voorkant van het zuiveringssysteem, die door toevoeging van zuur de pH van het afvalwater op neutraal stelt.het bieden van de beste omstandigheden voor de daaropvolgende sedimentatie-reactieIn dit proces wordt de pH-concentratie in de reactietank met de zuurdoseringspomp verbonden om de pH-concentratie automatisch aan te passen.
Tegelijkertijd kan door toevoeging van floculanten en coagulanten SS in het afvalwater worden gekoagulaat en afgezet, en kunnen modder en water door zwaartekracht worden gescheiden, zodat de waterkwaliteit wordt verduidelijkt.
Verwerkingscapaciteit:20m3/h 1 set
Buitenafmetingen:L11000*W2000*H3500
Materiaal: koolstofstaal + anti-corrosie
Slijmontlading:De slijmontladingsklep is een elektrische klep die automatisch regelmatig slijm ontladt

f. Reinigingsvaten

Het wordt hoofdzakelijk gebruikt om het behandelde gerecycled water te verzamelen en dient ook als reservoir voor de schone waterpomp.
Ontwerpverblijfsduur:2 uur
Effectief volume: 40 m3
Materiaal: koolstofstaal tegen corrosie
Afmetingen: L4000*W2000*H1500 2 set

g.Schone waterpomp

Het ontwerp van de pomp is gebaseerd op een verticale centrifuge pomp, die eenvoudig te installeren en onderhouden is en een lange levensduur heeft.Hoog niveau alarm en laag niveau pomp stop kan worden gerealiseerd door middel van de niveau meter ingesteld in de regulerende tank.
Qty.:2 set ((Een voor gebruik, de andere voor back-up)
Vermogen:5.5 kW

h.Filter

Het behandelde afvalwater wordt diep gefilterd en gebruikt kwartszand als filtermateriaal. Het water stroomt door de interne waterdistributeur en de watercollector.en in de tank wordt een hogesnelheidsfiltratie uitgevoerd, die effectief deeltjes kan verwijderen en de troebelheid kan verminderen.
Qty: 1 set
Model:DMF3224-1A
Materiaal: koolstofstaal tegen corrosie

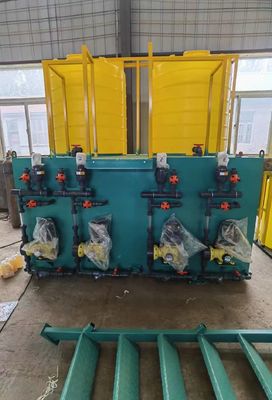

. Doseringssysteem

Het doseringsapparaat bestaat uit een meetpomp, een reagensvat, een roermachine, enz. en wordt gebruikt om de kwantitatieve dosering van het reagens te realiseren.PAC is een flocculant met een sterke adsorptieprestatie, dat kan coaguleren en adsorberen met vaste stoffen in suspensie in water, zodat de vaste stoffen in suspensie destabiliseren en afzetten; anionisch PAM is een coagulant,die in combinatie met flocculant kan worden gebruikt om de sedimentatie van vlokken te verbeteren en de waterkwaliteit te verhelpen; Cationische PAM wordt gebruikt voor het ontwateren van slib, wat bijdraagt aan de scheiding van vaste en vloeibare stoffen.en de automatische dosering wordt gerealiseerd via het online PH-apparaat.
Qty: 4 stuks
PAM Automatisch doseringsapparaat: 2 sets Automatisch, 304 1000L
PAC Automatisch doseringsapparaat:1set Dubbele emmer dubbele pomp PE 2000L

Automatische zuurdoseringsinrichting:1 set Eenvoudige emmer dubbele pomp PE 500L

j.Slimtreinigingssysteem

Het slibbehandelingssysteem bestaat uit een slibverdikkingsmiddel en een filterpers.
De slibverdikkende tank wordt gebruikt voor de opslag van het slib dat is geproduceerd door de fysische en chemische reactie van de sedimentatietank en de luchtflotatietank.Het slib wordt via de slibpomp naar de filterpers vervoerd voor uitdroging, en het ontwaterde slib wordt naar buiten vervoerd voor behandeling
